From 50μm to Mass Production: How We Guarantee Microfluidic Chip Machining Precision
Поделиться
从50μm到量产：我们如何保证微流控芯片的加工精度
发布日期：2026年6月19日 | 分类：技术文章
抽象的
精密控制是微流控芯片从实验室原型过渡到批量生产的核心标准。50μm的微通道设计在加工和层压过程中会产生微米级的尺寸偏差，这可能导致流体实验失败或成品报废。本文基于堰式芯片、多层PMMA层压芯片和微柱阵列的实际测试数据，详细阐述了精密控制在三个核心阶段的实施：CNC原型制作、精密模具制造和微注塑成型。我们列出了标准尺寸公差、表面粗糙度和层压损耗指标，建立了一个涵盖从设计评审到批量交付的完整流程质量控制体系。所有测试数据均来自内部检测报告，为体外诊断设备制造商和研究机构提供了可靠的工艺参考。
1. 尺寸偏差的来源：设计如何转化为实际芯片
精度损失往往始于加工的第一步。即使图纸上已明确标明 50μm 的通道宽度，CNC 铣削和软光刻也会因刀具尺寸、材料热膨胀系数和加工参数等因素引入尺寸偏差。不匹配的制造工艺会造成初始偏差，并在后续的每个生产步骤中不断累积。
关键控制点：
- 工艺匹配：刚性PMMA/PC基板采用CNC加工；柔性PDMS材料采用软光刻技术
- 根据每种材料的热膨胀系数预留尺寸补偿
- 对于宽度大于 30μm 的通道，可实现稳定的 1:3 纵横比。
测试参考：我们设计的通道尺寸为 50μm 的堰形芯片，加工后测量尺寸为 51.4μm，整体尺寸公差始终保持在 ±2μm 以内。
2. 原型制作：第一阶段精度验证
原型制作远不止是样品生产；它在大规模生产之前起到全面的可制造性验证作用。
2.1 微通道精密控制
通道宽度、深度和内表面粗糙度直接影响流体性能。集成芯片的测试数据显示：设计宽度为 80μm 的通道实际测量值为 79.96μm，设计深度为 80μm 的通道实际测量值为 80μm，150μm 的微柱实际测量值为 150.8μm。优化的工艺参数将所有尺寸公差控制在 1μm 以内。实验室级原型芯片的内表面粗糙度 Ra 达到 20nm，从而消除气泡和残留液体积聚。
2.2 多层层压的精度挑战

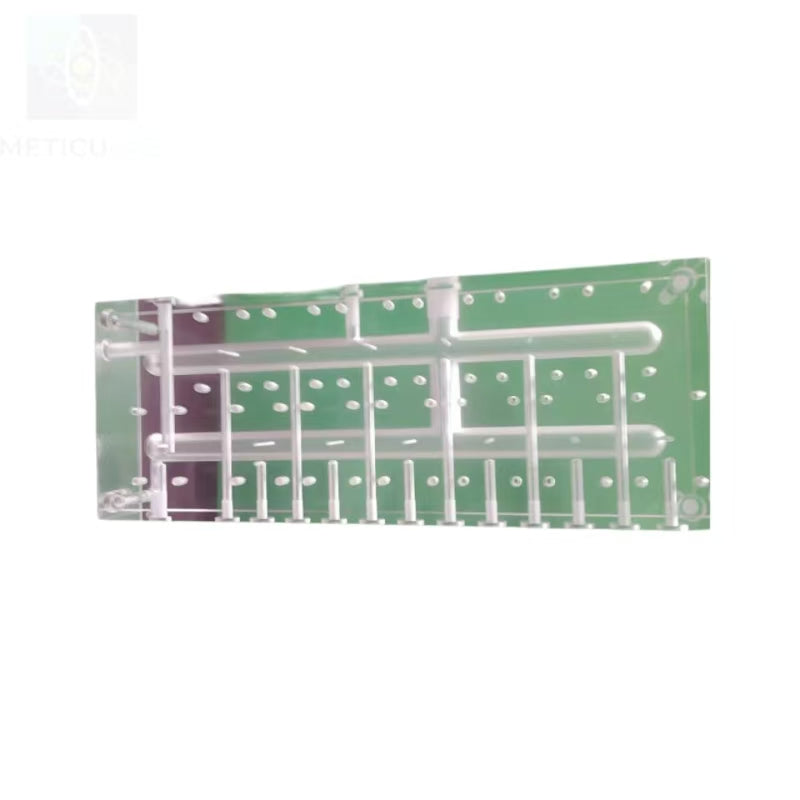

温度、压力和对准精度均会导致多层键合过程中通道变形。对于四层PMMA芯片，层压后的通道尺寸损失小于5μm。对于复杂的多层PC结构（185mm×64mm×9mm，最小通道直径0.3mm），层压损失范围为0至4μm。
关键控制点：
- 层压温度保持在材料的玻璃化转变温度以下，以避免通道挤出和变形。
- 用于功能层之间精确匹配的高精度对准夹具
- 均匀的压力分布可防止局部结构坍塌和通道堵塞。
3. 精密模具：连接单个原型和批量生产的桥梁
原型制作验证了设计的可行性；精密模具保证了批次间精度的一致性。微柱、V形槽和波浪形微通道的清晰、完整复制直接决定了最终注塑成型的质量。
3.1 微结构的复制
微柱阵列模具的测试数据：设计尺寸为直径 55μm / 高度 28μm / 间距 50μm，实际测量尺寸为：55.901μm / 27.922μm / 50.24μm。金字塔阵列（顶部宽度 60μm / 底部宽度 27.5μm / 高度 55μm）的测量尺寸为：59.022μm / 27.609μm / 54.433μm。弧半径为 102μm、间距为 358.5μm 的波纹通道的偏差小于 1μm。
关键控制点：
- 标准模具加工公差为±1μm；可根据要求提供超精密定制服务
- 模具硬度HRC42~52，使用寿命超过20万次成型循环
- 测量设备包括三坐标测量机、二维测量机和白光干涉仪，最小测量精度为0.001μm。
3.2 多步骤三维结构加工
对于多级通道模具（顶部宽度 80μm / 底部宽度 67.9μm / 深度 33μm），成品尺寸达到 80.05μm / 67.6μm / 32.86μm，深度和底部宽度偏差限制在 1μm 以内。
4. 微型注射成型：批次一致性的终极考验
微注塑成型技术将模具的精度转化为批量生产的成品。熔融聚合物的流动特性、模具温度和保压压力都会影响微小结构的完全填充。
4.1 微结构的复制
A区50μm微柱：实际测量尺寸为49.942μm，高度为29.922μm；B区35μm V型槽：深度为35.01μm，角度为122.1°；C区25μm台阶：高度为25.331μm，宽度为50.72μm。所有尺寸偏差均保持在微米级。大腔体结构在成型后也保持了稳定的尺寸精度。
4.2 批次一致性控制
我们拥有10万级洁净注塑和组装车间，采用全自动化生产线，集成注塑、复合和包装工艺，最大限度地减少人为造成的尺寸误差。支持的材料包括PMMA、PC、PS、PP、PEI、COC和COP。
关键控制点：
- 针对每种材料和设计，单独优化定制的注塑参数
- 通过恒定的模具温度控制，实现微观结构的完全填充。
- 每批产品均提供全面的尺寸检验报告。
5. 系统化精密控制框架
| 阶段 | 核心挑战 | 关键指标 |
| 设计评审 | 可制造性预测 | 通道纵横比、材料选择、尺寸补偿 |
| 原型制作 | 过程验证 | 容差±2μm，Ra≤20nm |
| 模具制造 | 完全微复制 | 精度±1μm，硬度HRC42~52，成型循环次数≥200,000次 |
| 注塑成型 | 批次均匀性 | 微观结构偏差≤1μm |
| 层压与包装 | 多层对齐 | 层压损耗0~5μm，零泄漏风险 |
6. 结论
从50μm的设计图纸到批量生产，可靠的精度取决于涵盖设计、原型制作、模具制造、注塑成型、层压和检测的全链系统化管理。微小的尺寸偏差会在每个生产步骤中累积，因此精密制造的核心原则是全过程的可控性、可测量性和可追溯性。对于正在将微流控项目过渡到工业化批量生产的科研实验室而言，与拥有完整端到端制造能力的供应商合作，远比仅仅追求单步超高精度更具价值。
数据说明：所有测试数据均来自特定材料和工艺条件下的内部检验报告，仅供参考。我们将根据您的图纸和材料要求评估定制制造方案。
